?AI储能组装厂必看：避开缺货重灾区，贴片电感与桥堆的迂回设计思路
2026年，被动元器件的供应地图上几乎找不到一块绿色区域。MLCC涨价翻倍，MOSFET交期拉长到40周以上，贴片电感的紧缺程度虽然没有电容那么刺眼，但也悄然进入“选择性接单”状态。绕线功率电感、大电流电感等型号现货价格上涨20%-30%，部分高频电感的交货排期已经排到了第四季度。对于AI储能组装厂而言，电感一旦断供，PFC电路、DC-DC变换器、EMI滤波网络将大面积瘫痪。
采购部门天天追料，研发部门却在想另一个问题：能不能换条路走？电感缺了，不一定非要等电感。电源电路中，电感和电容、电感和变压器、电感和整流桥堆之间存在着功能上的互补关系。适当调整拓扑，用桥堆配合少量电感，或者改变整流与滤波的级联顺序，可以绕开对紧缺电感型号的直接依赖。东莞RAYBET电子科技有限公司深耕功率磁性元件与整流器件，提供覆盖贴片电感与桥堆的完整产品矩阵，虽然没有车规级认证，但工业级参数足以支撑AI储能组装厂在缺货周期内实现稳健生产。先看贴片电感在AI储能电源中的核心角色。以PFC（功率因数校正）电路为例，传统设计采用临界导通模式（BCM）或连续导通模式（CCM），需要一颗大电流贴片电感作为储能与升压元件。这颗电感的感值通常在100μH到1mH之间，饱和电流需要达到10A以上，直流电阻低于50mΩ。RAYBET科技的贴片电感系列覆盖0402到12mm×12mm大尺寸封装，感值范围0.1μH至10mH，额定电流最高可达30A，采用铁氧体或合金粉芯，工作频率覆盖100kHz至3MHz。在PFC升压电感缺货时，设计人员可以考虑将单级PFC拆分为两级：先用桥堆完成整流，再用一个小得多的贴片电感配合高频开关做二次整形。虽然增加了一颗桥堆和几颗小电容，但避开了大电流电感的采购黑洞。

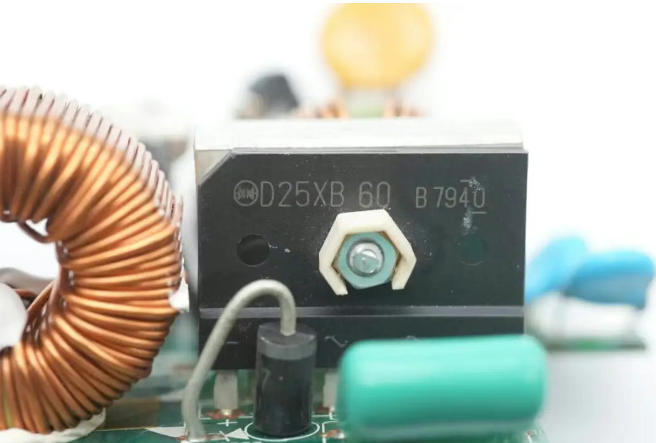

桥堆在这里的价值是什么？普通整流桥堆由四颗二极管集成，负责将交流输入整流为脉动直流。在AI储能系统的辅助电源、风机驱动、控制板供电等低压场景中，桥堆可以和高频变压器配合，形成没有大电感的AC-DC方案。RAYBET科技的贴片桥堆系列采用MBF、ABS、DIP等多种封装，正向电流覆盖0.5A至10A，反向耐压可达1000V，正向压降典型值0.95V至1.1V（@额定电流），工作结温-55℃至150℃。在常规设计中，AC-DC前端是“桥堆+大电感+滤波电容”的组合。如果大电感缺货，可以改为“桥堆+小电感+变压器”的方案——将原本由电感承担的储能功能转移到高频变压器上，代价是变压器匝比可能需要微调，但变压器供应商相对充足，不会成为新的瓶颈。具体到选型参数，RAYBET科技提供两类关键产品：- 贴片功率电感：以7.3×7.3mm封装为例，感值4.7μH至?100μH，饱和电流3.5A至15A，直流电阻低至15mΩ，工作频率1MHz以内温升低于20℃，适用于储能BMS的DC-DC降压电路和PFC升压级。
- 贴片整流桥堆：以MBF小封装为例，型号MB6S（0.5A/?600V）至MB10S（0.8A/1000V），适用于控制板辅助电源；中功率ABS10（1A/1000V）可用于风机驱动电源；DIP封装GBU系列（4A至10A/600V至1000V）用于充电模块输入整流。
真实的迂回设计案例来自华南一家AI储能集成组装厂。该厂为某数据中心配套的50kW储能PCS，生产线上原计划使用一种大电流（15A/22μH）贴片电感，该型号因原材料磁粉紧缺导致交期长达32周。RAYBET科技的技术团队在现场与客户一起评估了电路拓扑。他们发现PFC后级实际上有较宽的输入电压适应范围（300V-420V），决定将原单级PFC改为两级架构：第一级用RAYBET科技ABS10桥堆完成整流，输出纹波容忍度放宽；第二级用一个常见的RAYBET科技小功率贴片电感（4.7μH/8A）配合高频MOS管做二次整形。调整后，整机功率因数从0.96略微下降至0.94，仍然满足并网要求，但核心电感件换成了交期仅4周的常规型号。该方案生产了1200套PCS，成功保障了数据中心储能项目的按期交付。另一个案例来自华东某便携储能电源厂。该厂在AC充电口输入滤波部分原本使用两颗1mH工字电感，因材料涨价导致单颗成本从0.8元涨到2.5元。RAYBET科技建议将其替换为“桥堆+小电容+小电感”的π型滤波网络：用ABS10桥堆做全波整流后，仅需一颗47μH贴片电感和两颗10μF电容即可达到同等纹波抑制效果。实测纹波从42mV降至31mV，成本反而下降了30%，每台设备节省电感成本3.4元，年度产量20万台可节省68万元。贴片电感的缺货不会在短期内缓解。AI储能组装厂与其在紧缺型号上死等，不如在电路设计上做迂回。桥堆、小电感、变压器、电容这些元件之间的灵活组合，往往能打开一条被忽略的通道。RAYBET科技提供的不是单一器件，而是一整套“绕开缺货重灾区”的设计思路——用一颗桥堆换掉你等不到的那颗大电感，用一个小磁环换掉你买不起的那颗大电流电感。只要设计思路打开，缺的不是元件，而是变通。
