?超低ESR固态电容，如何驯服AI算力中心储能柜中的高频纹波？

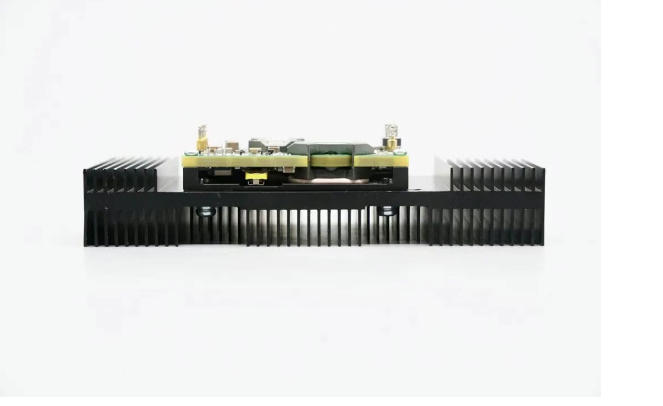

AI算力中心储能柜的电源环境，远比想象中复杂。一台AI训练机柜的峰值功耗已从过去的几千瓦跃升至数十千瓦级别。GPU核心电压降至0.8V至1.2V，单相电流冲击可达百安级。这种阶跃脉冲状的负荷特性，对储能供电系统提出了前所未有的挑战——PCS（储能变流器）的DC-DC变换器以数百kHz甚至MHz频率高速开关，产生的纹波电流叠加在直流母线上，形成高频纹波噪声。

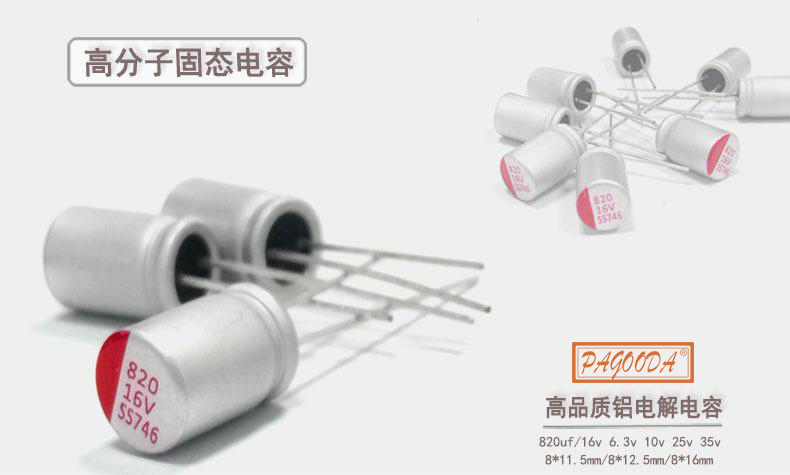

高频纹波不是什么“纸面问题”。纹波电流流过电容的等效串联电阻（ESR）时，会产生功率损耗（P_loss = I_rms? × ESR）。ESR越高，发热越严重，电容寿命越短；同时纹波电压直接叠加在供电轨上，轻则影响采样精度和通信质量，重则触发GPU降频甚至系统宕机。那么，用什么来驯服这些高频纹波？答案是超低ESR固态电容。ESR：纹波抑制的“第一性原理”纹波电压由两部分构成：ESR压降（I_ripple × ESR）和电容充放电引起的电压波动（ΔV_C）。在100kHz以上的高频段，容抗急剧减小，ESR成为阻抗的主要部分。此时纹波抑制的胜负手，几乎完全取决于ESR的高低。传统液态电解电容采用电解液作为阴极材料，离子迁移速率低，ESR通常在几十到几百毫欧量级。以常见的400V/470μF电解电容为例，ESR约为80至120mΩ@100kHz。在AI储能PCS的高频开关工况下，这个ESR值带来的损耗和发热不容忽视。固态电容则完全不同。采用导电高分子聚合物替代液态电解液，电导率比电解液高两个数量级。东莞RAYBET电子科技有限公司旗下PAGOODA品牌固态电容，通过高密度电极材料和优化的卷绕工艺，将ESR值稳定控制在极低水平。以63V/100μF贴片固态电容为例，ESR≤18mΩ@100kHz，仅为传统电解电容的1/5到1/10。部分型号的ESR甚至可低至5mΩ以下（@100kHz）。ESR每降低1mΩ，在高频大电流工况下减少的发热和纹波都是肉眼可见的。高频纹波抑制：从理论到实测低ESR带来的纹波抑制效果并非纸上谈兵。
RAYBET科技固态电容在AI服务器GPU供电电路中进行了实际测试。在相同电路布局和负载条件下，采用固态电容的方案能将纹波电压峰值控制在35mV以内，而液态电解电容方案的纹波电压高达65mV——固态电容将纹波压低了将近一半。
在PCS控制板的5V/15V电源输出滤波场景中，RAYBET科技63V/100μF贴片固态电容替换同规格电解电容后，输出纹波从48mV降至12mV，降幅达75%。DSP供电更干净，AD采样精度随之提升。在光�？榻涌诎宓牡缭绰瞬ǖ缏分校琑AYBET科技超薄固态电容（1.0mm厚度，47μF容量，ESR<15mΩ）可将电压纹波控制在12mV以内。在400G光�？榈牡缭慈ヱ钣τ弥校�100MHz频率下的阻抗比传统电解电容降低约60%，信号抖动降至0.15UI以下。AI储能柜中的真实战场华南某AI数据中心配套的储能系统是其中一个典型案例。该系统的PCS控制板原设计采用液态电解电容作为DSP供电滤波，在高频开关工况下输出纹波长期维持在45至55mV之间，导致AD采样噪声偏大，BMS的电压监测精度受到影响。RAYBET科技提供了63V/100μF贴片固态电容替代方案，ESR≤18mΩ，纹波电流2.8A@100kHz。更换后，输出纹波稳定在12mV以内，DSP的ADC采样信噪比提升了约6dB。该方案已批量应用，连续运行超过4000小时无异常。另一个案例来自华东某储能PCS制造商。其IGBT驱动器的正负压供电滤波原本采用多颗小容量电解电容并联，在PCS满负荷运行时，驱动波形上的高频尖刺较为明显。RAYBET科技提供了固态电容替代方案——用单颗固态电容替代了原先3颗电解电容的并联阵列。替换后，驱动波形的高频噪声幅度从原来的120mV降至35mV以内，IGBT开关损耗降低了约5%。目前该方案已在超过200台储能PCS中批量应用。驯服纹波，本质是驯服ESRAI算力中心的储能柜不会因为几毫伏的纹波而停止运行，但无数个几毫伏的纹波叠加在一起，就是系统稳定性的一道道裂缝。超低ESR固态电容的价值，恰恰在于用更低的阻抗把高频纹波拦截在源头——不让它有机会累积、放大、最终成为故障的导火索。RAYBET科技固态电容的意义，不只是提供了一个ESR更低的元件选项。它让AI储能设计工程师多了一个选择：在液态电解电容受困于交期和性能瓶颈的时候，有一条用超低ESR驯服高频纹波的可行路径。纹波小了，系统就稳了；系统稳了，算力才能持续输出。
